Liftschachtentrauchung mit LiSE
LiSE ist einfach und sicher anzuwenden. Das System besteht aus speziellen Rauchmeldern, die den Aufzugsschacht permanent überwachen und die im Ernstfall die Brandmeldung an die RWA-Zentrale weiterleiten. Optional kann im Bereich der Hauptzugangsstelle ein Alarm manuell durch eine RWA-Bedienstelle ausgelöst werden. Die VdS-geprüfte RWA-Zentrale steuert dann den elektromotorischen Antrieb an einer Lichtkuppel oder an einem Lamellenlüfter an. Gleichzeitig erhält die Aufzugssteuerung die automatische Anweisung, die Evakuierungsebene anzusteuern und die Aufzugskabine zum Aussteigen zu öffnen.
Unter Produktlink: Der Videofilm zeigt ein Szenario von der Rauchentwicklung durch einen Brand im Kellergeschoss über die Reaktion der einzelnen LiSE-Komponenten bis zur Evakuierungsfahrt des Fahrkorbes.
LiSE Lichtkuppel Classic LK
Masse: 60 x 60 (cm) oder 80 x 80 (cm)

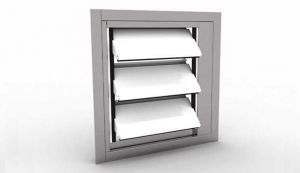

Lamellengerät 24 V 500 x 500 mm
Masse: ohne Rahmen ca. 503 x 503 x 80 mm
Elektrisch betriebene 24 V DC Lamelle zum Einbau in notwendigen Rauch- und Wärmeabzugsöffnungen
Lamellengerät 24 V 950 x 950 mm
Masse: ohne Rahmen ca. 953 x 953 x 80 mm
Lamellengerät 24 V 1250x1250 (mm)
Masse: ohne Rahmen ca. 1253 x 1253 x 80 mm

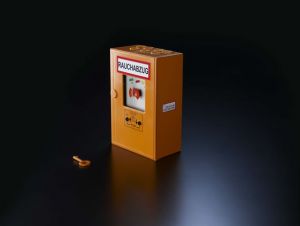

RWA Steuerzentrale TRZ VdS 2A
Masse: 220 x 145 x 85 mm
VdS-RWA-Zentrale zur Aufnahme der Brandmeldungen über die Rauchmelder und Steuerung des elektromotorischen Antriebes der Lichtkuppel oder Lamelle.

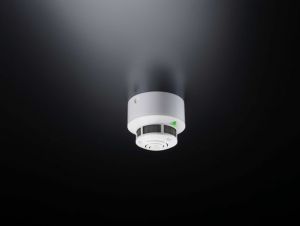

Streulicht-Rauchmelder MSD 523-E
Masse: Ø 118,8 x ca. 68 mm inkl. Sockel
Rauchmelder zur Überwachung von
Aufzugsschächten.

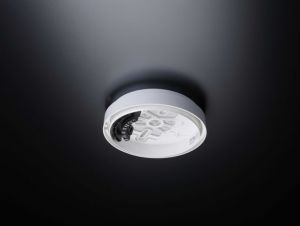

Meldersockel USB 501-6
Masse: Ø 118,5 mm
Für den Streulicht-Rauchmelder MSD 523-E zur Aufputzmontage.
Montagewinkel 105 mm für Meldersockel USB 501
Masse: 80 x 105 x 110 mm
Zur Montage im Aufzugsschacht zur Aufnahme des Meldersockel
USB 501 für den Rauchmelder MSD 523-E.

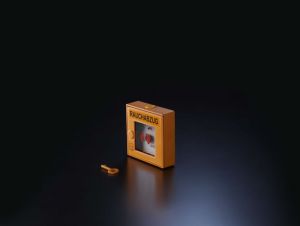

VdS zugelassene RWA-Bedienstelle RBH/3A/VdS
Masse: 125 x 125 x 36 mm
Zur manuellen Auslösung einer Brandmeldung.

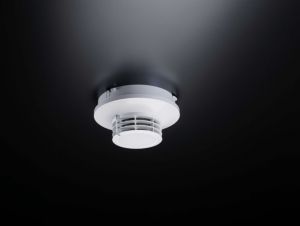

Rauchschalter ORS 142/MS
Zur Rauchüberwachung der Evakuierungsebenen von Personenaufzügen und Weiterleitung einer Alarmmeldung an die Aufzugsschachtsteuerung.
Montageset LM für LK Classic
Montageset zur Befestigung des Kettenantriebs Typ LM an die LiSE Lichtkuppel.
Farbe weiss, inkl. Befestigungsmaterial.
Montageset EM LK Classic
Montageset zur Befestigung des Kettenantriebs Typ EM an die LiSE Lichtkuppel.
Montageset FM für LK Classic
Montageset zur Befestigung des Kettenantriebs Typ FM an die LiSE Lichtkuppel.
